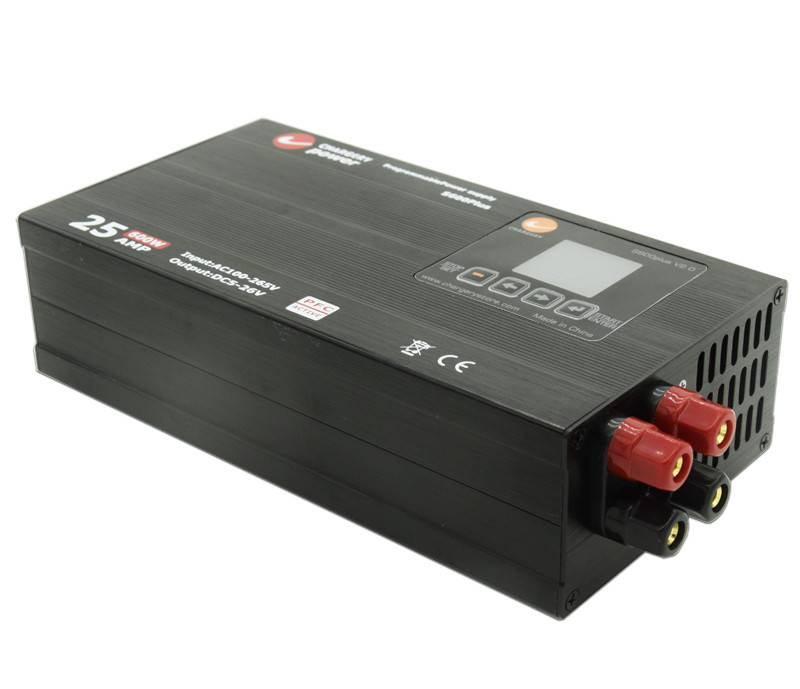

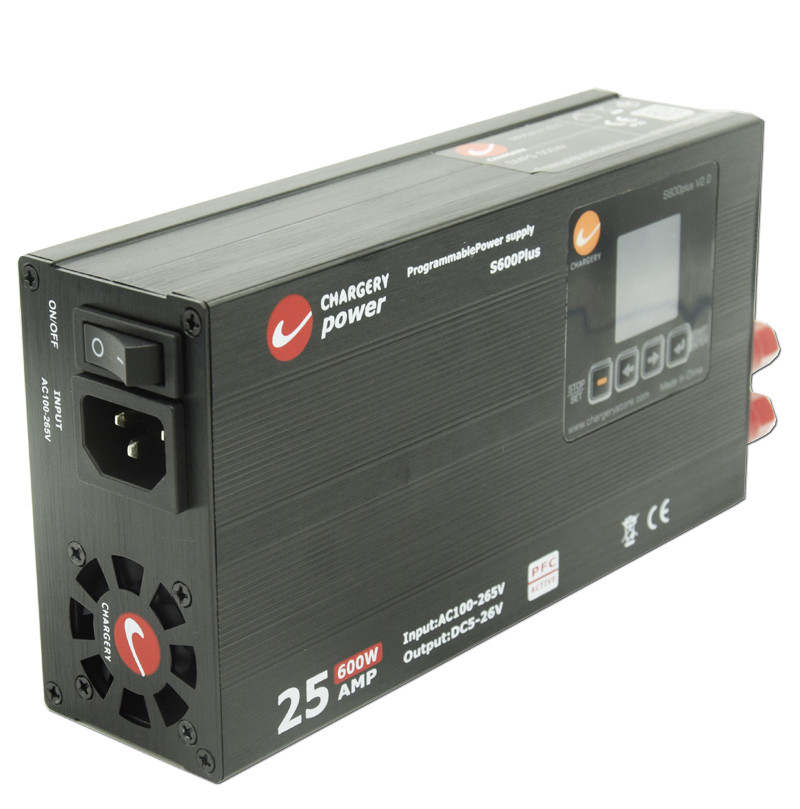

24V 600W समायोज्य वोल्टेज वर्तमान स्विचिंग पावर सप्लाई कॉम्पैक्ट 68mm कम शोर SMPS 25A 24V
एसएमपीएस एक पीएफसी-प्रोग्राम किया गया बिजली की आपूर्ति है जो 5V-26V पर 25A और AC90V ~ 265V पर 600W का आउटपुट देने में सक्षम है, सभी एक कॉम्पैक्ट आकार के भीतर।एसएमपीएस 91% तक की दक्षता प्राप्त करने के लिए अभिनव प्रौद्योगिकियों का उपयोग करता हैइसका डिजाइन केवल 55 मिमी पर कॉम्पैक्ट है और यह कम शोर के साथ काम करता है, एक शीतलन पंखे के लिए धन्यवाद जो तापमान द्वारा नियंत्रित होता है।
विशेषताएं
विनिर्देश
| इनपुट पैरामीटर | मूल्य |
| नामित वोल्टेज | AC110 / 220V |
| अनुमत वोल्टेज | AC90 ~ 265V |
| नामित आवृत्ति | 50/60 हर्ट्ज |
| अनुमत आवृत्ति | 47~63 हर्ट्ज |
| अधिकतम आरएमएस करंट | 8A @90V, 3.3A @220V |
| दक्षता | 91% 60% भार और 220Vac इनपुट पर |
| सक्रिय पीएफसी | पीएफ>0.99 90VAC और 100% भार पर; पीएफ>0.97 220VAC और 100% भार पर |
| आउटपुट पैरामीटर | मूल्य |
| दोहरी वोल्टेज रेंज | 5 ~ 26V प्रोग्राम किया गया, और यूएसबी पोर्ट आउटपुट 5.0V 500mA |
| वोल्टेज सटीकता | ± 1% |
| वर्तमान सटीकता | ± 1% |
| रिपल वोल्टेज | 200mV |
| वर्तमान सीमा | 25A अधिकतम। |
| शक्ति | अधिकतम 600W। |
आवेदन
ऑपरेशन
| कार्यक्रम सेटिंग | स्टार्ट बटन दबाने के बाद चालू करें |
 |
|
त्रुटि संदेश
| त्रुटि की जानकारी | विवरण | डिस्प्ले |
| ओवर वोल्टेज | 2 सेकंड के लिए सेटअप मूल्य के 2V से अधिक आउटपुट वोल्टेज, S600PLUS स्वचालित रूप से बंद और मैन्युअल रूप से चालू | बिजली बंद पृष्ठ पर, ओवर वोल्टेज प्रदर्शित किया जाता है |
| ओवर करंट | 2 सेकंड के लिए सेटअप के 2A से अधिक आउटपुट वर्तमान, S600PLUS स्वचालित रूप से बंद और मैन्युअल रूप से चालू | पावर ऑफ पेज पर, ओवर करंट प्रदर्शित होता है. |
| अधिक तापमान | 2 सेकंड के लिए 100 °C से अधिक गर्मी सिंक तापमान, S600PLUS स्वचालित रूप से बंद और स्वचालित रूप से चालू | पावर ऑफ पेज पर, OVER TEMPERATURE प्रदर्शित होता है. |
| शॉर्ट सर्किट | आउटपुट वोल्टेज 2 सेकंड के लिए 4V से कम है और 3 बार बार-बार, S600plus स्वचालित रूप से बंद और मैन्युअल रूप से चालू | पावर ऑफ पेज पर, शॉर्ट सर्किट प्रदर्शित होता है |
सक्रिय पीएफसी
पैकेज
| मॉडल | आउटपुट वोल्टेज | आउटपुट करंट | अधिकतम शक्ति | प्रदर्शन |
| S400 V3.0 | 10V-30V | 13.5A अधिकतम. | 400W | डिजिटल एलईडी |
| S600PLUS V2.0 | 5-26V | 1-25A समायोज्य | 600W | रंगीन एलसीडी |
| S1200 V3.0 | 12V-24V | 50A अधिकतम. | 1200W | डिजिटल एलईडी |
| S1500 V3.0 | 10V-30V | 1-60A समायोज्य | 1500W | रंगीन एलसीडी |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे एसएमपीएस के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना तैयार करने के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 5-10 कार्य दिवस।
Q3. क्या आपके पास OEM ऑर्डर के लिए कोई MOQ सीमा है?
एकः कम MOQ, नमूना जांच के लिए 1pc उपलब्ध है।
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एः डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आने में 3-5 दिन लगते हैं। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एसएमपीएस के लिए आदेश कैसे जारी किया जाता है?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा, आप नमूनों की पुष्टि करें और औपचारिक आदेश के लिए जमा करें।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एसएमपीएस उत्पाद पर अपना लोगो छापना ठीक है?
एकः हाँ. कृपया हमारे उत्पादन से पहले हमें औपचारिक रूप से सूचित करें.
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 2 साल की वारंटी प्रदान करते हैं।
प्रश्न 8. दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान, हम छोटी मात्रा के लिए नए आदेश के साथ नए रोशनी भेज देंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
Q9. एलसीडी पर वोल्टेज और करंट रीडिंग सटीक क्यों नहीं है?
एः वोल्टेज और वर्तमान जहाज से पहले कैलिब्रेट कर रहे हैं, अन्यथा SMPS काम नहीं करता है, तो कृपया आउटपुट तार कनेक्शन की जाँच करें, जब SMPS और अपने डिवाइस के बीच दूरी एक समस्या है,कृपया एसी केबल को लम्बा करें डीसी केबल (आउटपुट केबल) को लम्बा न करें. 1 मीटर (14AWG) आउटपुट केबल की लंबाई का सुझाव है, 1 मीटर से अधिक, 25A पर वोल्टेज और वर्तमान सटीकता को प्रभावित करेगा।
