12S 1500W समायोज्य LiFe LiPo बैटरी बैलेंसर चार्जर डिस्चार्जर परीक्षक प्रतिबाधा मीटर4S 6S 8S 12S 40A
कई रसायन बैटरी के लिए उपयुक्त नीचे के रूप में.
| बैटरी प्रकार | कोशिकाओं की संख्या | आउटपुट वोल्टेज/वी | टर्मिनल चार्ज प्रति सेल वोल्टेज | चार्ज करंट | टर्मिनल चार्ज करंट/ए | चार्ज मोड | ||
| मिनट. | प्रकार | मैक्स. | ||||||
| लिपो | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | 1.0-40A | 5-20% | प्री-चार्ज, सीसी/सीवी और रखरखाव |
| LiHv | 1S-12S | 1.5-53 | 3.85 | 4.2 | 4.4 | |||
| जीवन | 1S-12S | 1.5-53 | 3.2 | 3.65 | 3.75 | |||
| लिटो | 1S-12S | 1.5-53 | 1.5 | 2.75 | 2.8 | |||
| पीबी | 1S-21S | 1.5-53 | 2.0 | 2.4 | 2.5 | |||
| - डेल्टा वोल्टेज / एमवी | ||||||||
| मिनट. | प्रकार | मैक्स. | ||||||
| NiMH/NiCd | 1-35S | 1.5-53 | 1 | 5 | 999 | सीसी |
||

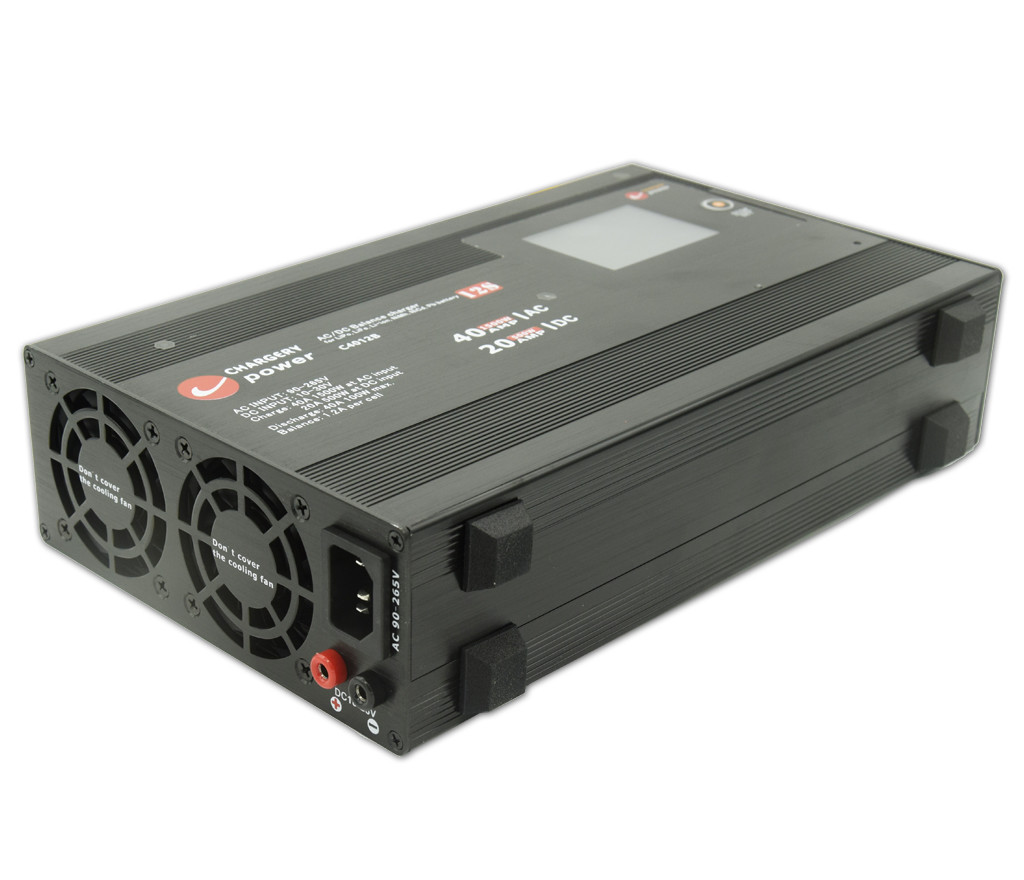

C4012B केवल एक चार्जर, डिस्चार्जर, बैलेंसर, SMPS (PSU, पावर सप्लाई) इकाई नहीं है, बल्कि एकबैटरी प्रतिबाधा परीक्षक
इसके अतिरिक्त, C4012B एक बैटरी के रूप में कार्य कर सकते हैंप्रतिबाधा मीटर. उपयोगकर्ता सेल और बैटरी प्रतिबाधा प्राप्त करने के लिए कोई कार्यक्रम संचालित बिना मुख्य इंटरफ़ेस पर 2 सेकंड के लिए बटन दबा सकते हैं। चार्ज और डिस्चार्ज के दौरान,इकाई स्वचालित रूप से प्रत्येक सेल के आंतरिक प्रतिरोध को मापता है.
यह उपकरण एक कॉम्पैक्ट, सटीक, विश्वसनीय और शक्तिशाली उपकरण है जो बैटरी प्रतिबाधा परीक्षण करने में सक्षम है। यह चार्जिंग, डिस्चार्जिंग के दौरान 1S से 12S लिथियम बैटरी के प्रतिबाधा को माप सकता है,या जब अकेले इस्तेमाल कियाएलसीडी डिस्प्ले सभी सेल प्रतिबाधा के साथ-साथ सेल प्रतिबाधा के योग और अंतर को दर्शाता है।
इनका विश्लेषण करकेप्रतिबाधा डेटा, डिवाइस सेल के प्रदर्शन में अंतर की पहचान कर सकता है, जोकुल बैटरी जीवनआमतौर पर, सबसे बड़ाप्रतिबाधा सेलबैटरी के समग्र प्रदर्शन को निर्धारित करेगा।
यह उपकरण बहुत पठनीय है, और एलसीडी डिस्प्ले बैटरी के प्रतिबाधा के बारे में स्पष्ट और समझने में आसान जानकारी प्रदान करता है।इसके कॉम्पैक्ट आकार से इसे ले जाना और विभिन्न स्थितियों में उपयोग करना आसान हो जाता है, जबकि इसकी सटीकता और विश्वसनीयता सुनिश्चित करती है कि आप इसके परिणामों पर भरोसा कर सकते हैं।
कुल मिलाकर, यह उपकरण उन सभी के लिए एक आवश्यक उपकरण है जिन्हें लिथियम बैटरी के प्रदर्शन का मूल्यांकन करने की आवश्यकता है।इसकी प्रतिबाधा को सटीक और विश्वसनीय रूप से मापने की क्षमता इसे विभिन्न अनुप्रयोगों के लिए आदर्श विकल्प बनाती है.
C4012B एक ही ऑपरेशन मोड प्रदान करता है चाहे वह एसी या डीसी इनपुट से जुड़ा हो, जिससे यह केवल एसी या डीसी इनपुट का समर्थन करने वाले लोगों की तुलना में अधिक बहुमुखी इकाई बन जाती है।
जब 10-30V के DC इनपुट से कनेक्ट किया जाता है, तो C4012B 20A और 500W पर किसी भी लिथियम बैटरी पैक को चार्ज और संतुलित कर सकता है। यह DC-DC संतुलन चार्जर के समान है, लेकिन कम लागत पर।
चार्जरी C4012B चार्जर उन्नत सिंक्रोनस बक-बूस्ट डीसी/डीसी कनवर्टर तकनीक से लैस है, जिसके परिणामस्वरूप उच्च-शक्ति, उच्च-प्रवाह और उच्च-प्रदर्शन शक्ति रूपांतरण सर्किट है।

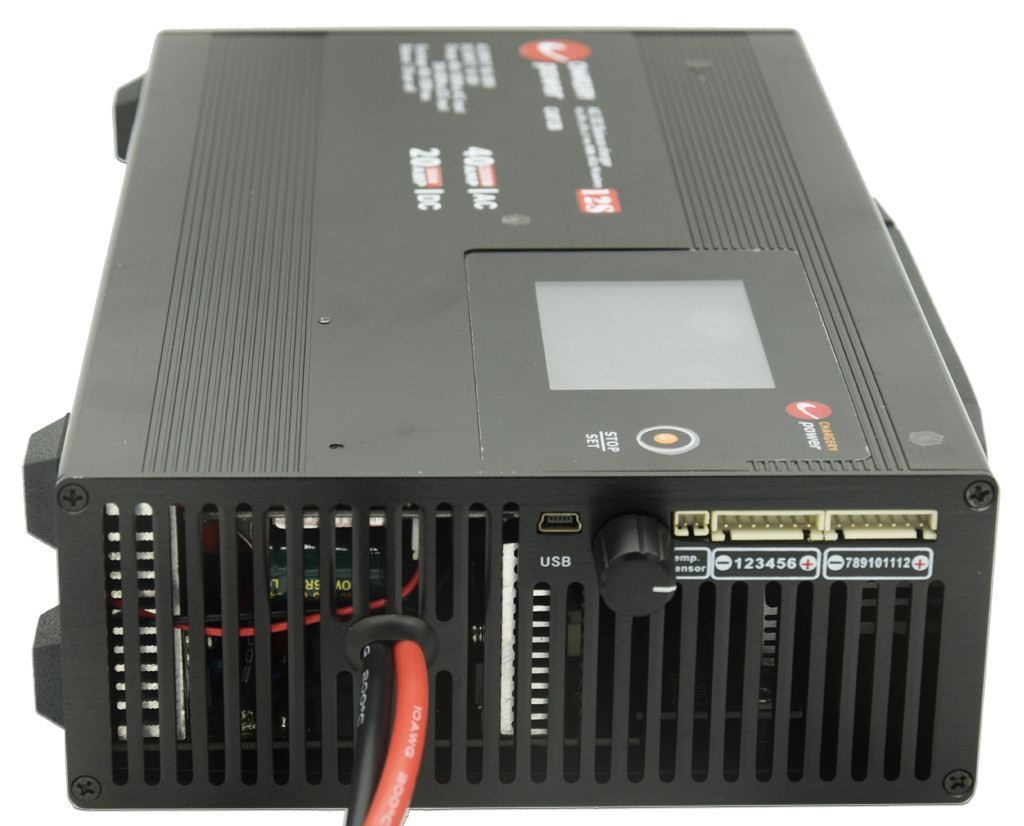

चार्जर की टीएफटी एलसीडी स्क्रीन वर्तमान, वोल्टेज, शक्ति, क्षमता, समय,कार्यरत स्थिति, तापमान, और अधिक। यह भी समर्थन करता हैफर्मवेयर कार्यक्रम उन्नयनयूएसबी पोर्ट के माध्यम से।
विश्वव्यापी संचालन के साथ AC 90-265V, चार्जर किसी भी वैकल्पिक स्विचर की आवश्यकता को समाप्त करता है, दुनिया भर में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।चार्जर की बिजली की खपत 1W से कम है जब AC इनपुट मोड में कोई कार्यक्रम नहीं चलाया जाता है.

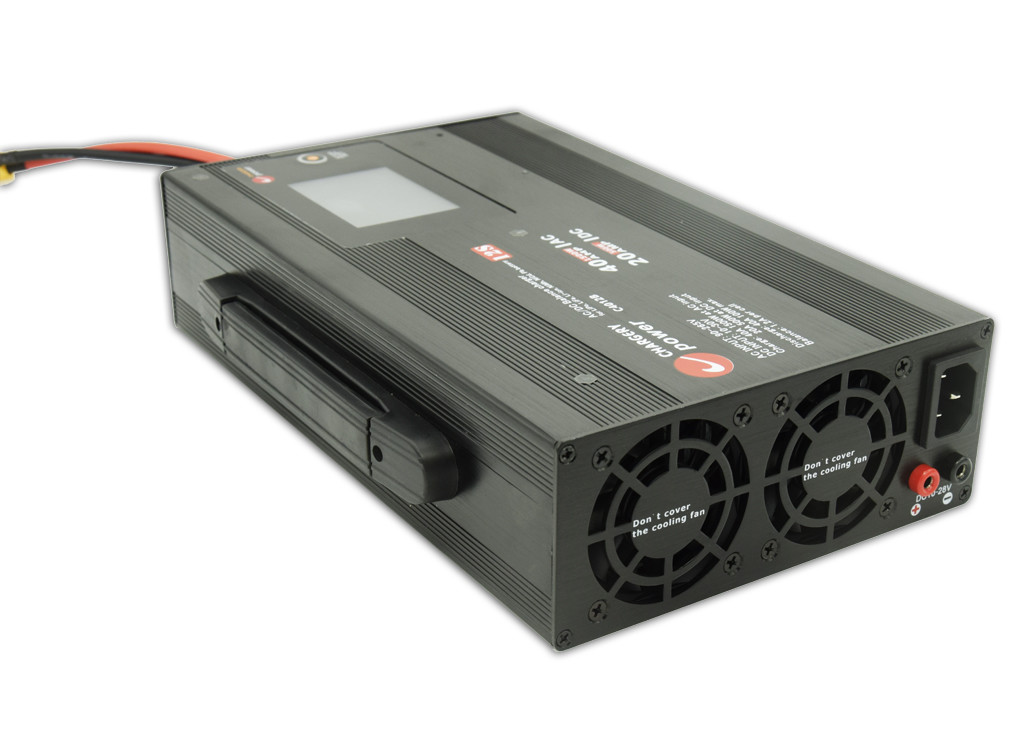

चार्जर कारूपांतरण दक्षताएसी इनपुट मोड में 94% और डीसी इनपुट मोड में 96% तक है।बुद्धिमान शीतलन पंखेजो तापमान के आधार पर स्वचालित रूप से चालू होते हैं और ZVS/ZCS का उपयोग करते हैं औरसमवर्ती सुधारअधिकतम दक्षता के लिए।
ब्लॉक
सुरक्षा
क्षति से खुद को बचाने के अलावा, चार्जर के साथ बनाया गया हैइष्टतम सुरक्षा संरक्षणकई महत्वपूर्ण सुरक्षा उपायों को ध्यान में रखते हुए, जिनमें शामिल हैं
प्रमाणन
चार्जर सीई द्वारा अनुमोदित है औरईएमसी निर्देश2014/30/ईयू,
एसी इनपुट
डीसी इनपुट
ऑपरेशन
मैनुअल
वीडियो
नीचे चार्जर के साथ 12S एलटीओ बैटरी चार्ज करना है।
कृपया चार्जिंग का वीडियो देखें।
पैकेज
कनेक्शन आरेख
2 6S बैटरी कनेक्शन आरेख
चार्ज सेटिंग्स
सेल के आंतरिक प्रतिरोध का माप
मुख्य इंटरफ़ेस
विभिन्न बैटरी पैक के लिए एडाप्टर बोर्ड
आवेदन
हमारे चार्जर का व्यापक अनुप्रयोग है, जिसमें लिथियम आयरन फॉस्फेट बैटरी, लिथियम आयन बैटरी, लिथियम पॉलिमर बैटरी (LiPO और LiFe), LTO और LiTo बैटरी,एनसीएम और एलएफपी बैटरी, साथ ही सीसा-एसिड बैटरी, एजीएम, वीआरएलए, जेल, गीला, और कैल बैटरी। यह चार्जर विभिन्न उपकरणों और उपकरणों में उपयोग के लिए उपयुक्त है, जिसमें बिजली के उपकरण, इलेक्ट्रिक बाइक,विद्युत मोटरसाइकिल, इलेक्ट्रिक स्वीपर, इलेक्ट्रिक एजीवी, इलेक्ट्रिक स्कूटर, इलेक्ट्रिक यॉट, बैलेंस कार, एजीवी, फोर्कलिफ्ट ट्रक, ड्रोन, आरसी हेलीकॉप्टर, आरसी नाव, आरसी कार, आरसी विमान, यूएवी, गोल्फ कार्ट, सर्फबोर्ड,रोबोट, और ऊर्जा भंडारण प्रणाली।
| मॉडल | बैटरी प्रकार/सेल संख्या | चार्ज करंट | चार्ज पावर मैक्स. | बीएमएस के साथ संगत |
| C6050 | 5S-14S लाइफ और अन्य | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S लाइफ और अन्य | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe और अन्य | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe और अन्य | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe और अन्य | एसी इनपुट पर 1-40 ए | 1500W | संतुलन धारा 1.2A या 2A |
| 0.1-20A DC इनपुट पर | 1500W | 0.1-40A 100W पर डिस्चार्ज |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे चार्जर के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना तैयार करने के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 5-10 कार्य दिवस।
Q3. क्या आपके पास OEM ऑर्डर के लिए कोई MOQ सीमा है?
एकः कम MOQ, नमूना जांच के लिए 1pc उपलब्ध है।
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एः डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आने में 3-5 दिन लगते हैं। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
प्रश्न 5. चार्जर के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा, आप नमूनों की पुष्टि करें और औपचारिक आदेश के लिए जमा करें।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या चार्जर उत्पाद पर अपना लोगो छापना ठीक है?
एकः हाँ. कृपया हमारे उत्पादन से पहले हमें औपचारिक रूप से सूचित करें.
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 2 साल की वारंटी प्रदान करते हैं।
प्रश्न 8. दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान, हम छोटी मात्रा के लिए नए आदेश के साथ नए रोशनी भेज देंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
Q9. एलसीडी पर वोल्टेज और करंट रीडिंग सटीक क्यों नहीं है?
एः वोल्टेज और वर्तमान जहाज से पहले कैलिब्रेट कर रहे हैं, अन्यथा चार्जर काम नहीं करता है, तो कृपया आउटपुट तार कनेक्शन की जाँच करें, जब SMPS और अपने डिवाइस के बीच दूरी एक समस्या है,कृपया एसी केबल को लम्बा करें डीसी केबल (आउटपुट केबल) को लम्बा न करें. 1 मीटर (10AWG) आउटपुट केबल की लंबाई का सुझाव है, 1 मीटर से अधिक, वोल्टेज और वर्तमान सटीकता को प्रभावित करेगा विशेष रूप से 40A 1500W पर।
क्यू 10. मेरी बैटरी चार्ज क्यों नहीं करते?
उत्तरः यदि एलसीडी पर बैटरी वोल्टेज रीडिंग सेटिंग के तहत है, या बैटरी अधिक डिस्चार्ज है, या सेल वोल्टेज का योग चार्ज पोर्ट पर बैटरी वोल्टेज के बराबर नहीं है जैसे बैटरी कनेक्शन खोना,चार्जर चार्ज नहीं करता है. तो बैटरी कनेक्शन और सेल संतुलन तार कनेक्शन की जाँच, पहले एलसीडी पर वोल्टेज रीडिंग की पुष्टि वास्तविक बैटरी वोल्टेज के करीब है, यदि नहीं चार्जर चार्ज नहीं है
.
प्रश्न 11. क्या चार्जर बीएमएस के साथ संवाद कर सकता है?
उत्तर: नहीं
प्रश्न 12. चार्जिंग के दौरान किसी भी सेल को ओवरचार्ज होने से कैसे रोका जाए?
A1: चार्जर के लिए संतुलन कनेक्टर कनेक्ट करें, और संतुलन चार्ज मोड चुनें. चार्जर चार्ज के दौरान प्रत्येक सेल वोल्टेज की निगरानी और संतुलन करेगा.
Q13. क्या चार्जर BMS के बिना अकेले काम कर सकता है?
एकः हाँ, चार्जर अकेले चार्ज कर सकते हैं, अकेले संतुलन, अकेले निर्वहन, अकेले संतुलन चार्ज, जब अकेले चार्ज, चार्जर के लिए बैटरी संतुलन कनेक्टर कनेक्ट करने की जरूरत नहीं है,लेकिन सेल शायद ओवरचार्ज.
प्रश्न 14. क्या चार्जर प्रत्येक सेल के वोल्टेज की निगरानी कर सकता है?
उत्तर: हां, चार्जिंग, डिस्चार्जिंग या बैटरी के उपयोग के दौरान प्रत्येक सेल के वोल्टेज की निगरानी और संतुलन बनाए रखें।
प्रश्न 15. क्या चार्जर एसएमपीएस के रूप में काम कर सकता है?
उत्तर: हाँ, मेन्यू में "पावर सप्लाई" चुनें, यूनिट एसएमपीएस के रूप में काम कर सकती है। आउटपुट वोल्टेज और करंट सेट किया जा सकता है। पावर सप्लाई मोड पर, चार्जर से कोई बैटरी कनेक्ट न करें।
हालांकि, बैटरी को चार्ज करते समय, यूनिट को केवल चार्जर के रूप में कार्य करना चाहिए और एसएमपीएस के रूप में नहीं।
Q16. बिजली आपूर्ति (SMPS) मोड पर, चार्जर को बैटरी से क्यों नहीं जोड़ा जा सकता है और बैटरी को चार्ज क्यों नहीं किया जा सकता है?
उत्तरः यह काम कर सकता है, लेकिन सुरक्षित नहीं है।
स्विच मोड पावर सप्लाई (एसएमपीएस) और चार्जर दो अलग-अलग प्रकार के उपकरण हैं जिनके अलग-अलग कार्य और अनुप्रयोग हैं।
एक एसएमपीएस एक बिजली की आपूर्ति है जो विद्युत शक्ति को एक रूप से दूसरे में कुशलतापूर्वक परिवर्तित करती है, आमतौर पर एसी से डीसी में।एसएमपीएस का व्यापक रूप से इलेक्ट्रॉनिक उपकरणों में वोल्टेज को परिवर्तित करने और स्थिर, डिवाइस के घटकों को बिजली देने के लिए विनियमित आउटपुट वोल्टेज। एसएमपीएस का उपयोग आमतौर पर कंप्यूटर, टेलीविजन, ऑडियो उपकरण और अन्य इलेक्ट्रॉनिक उपकरणों में किया जाता है।
चार्जर, दूसरी ओर, एक उपकरण है जो बैटरी या अन्य ऊर्जा भंडारण उपकरण को चार्ज करने के लिए विद्युत ऊर्जा का उपयोग करता है।चार्जर बैटरी को एक विशिष्ट वोल्टेज और वर्तमान प्रदान करने के लिए डिज़ाइन किए गए हैंचार्जर का उपयोग आमतौर पर इलेक्ट्रिक वाहनों, स्मार्टफोन, लैपटॉप और अन्य पोर्टेबल उपकरणों में किया जाता है।
संक्षेप में, एसएमपीएस बिजली की आपूर्ति है जो विद्युत शक्ति को एक रूप से दूसरे में परिवर्तित करती है, जबकि चार्जर उपकरण हैं जो बैटरी या अन्य ऊर्जा भंडारण उपकरणों को चार्ज करने के लिए विद्युत ऊर्जा का उपयोग करते हैं।जबकि दो उपकरणों के बीच कुछ ओवरलैप हो सकता है, वे विभिन्न प्रयोजनों और अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
यदि आपको अपनी बैटरी को तुरंत चार्ज करने की आवश्यकता है, लेकिन चार्जर इसे चार्ज नहीं करता है और आपके पास एक और चार्जर नहीं है, तो कृपया हमसे संपर्क करने में संकोच न करें।हम आपको बताएंगे कि इसे SMPS मोड पर कैसे चार्ज किया जाए.
कंपनी का लाभ
उच्च शक्ति और उच्च दक्षता के साथ चार्जर और बिजली की आपूर्ति ZVS/ZCS औरसमवर्ती सुधार94% प्राप्त करनाउच्च दक्षता. एमसीयू आउटपुट वोल्टेज और वर्तमान को नियंत्रित करता है, जिससे सभीचार्जिंग पैरामीटरप्रोग्राम किया जा रहा है।
बीएमएस में उच्च सटीकता है और यह 12-बिट या 16-बिट एडीसी का उपयोग करके सेल वोल्टेज, चार्ज और डिस्चार्ज करंट और बैटरी तापमान को मापता है।
चार्जिंग बीएमएस और चार्जर एक दूसरे के साथ संवाद करते हैं, ओपन डीसीसी या रिले के माध्यम से चार्जिंग को काटने की आवश्यकता को समाप्त करते हैं।चार्ज करने का समयऔरबैटरी का जीवनकाल बढ़ाता है, बिना डीसीसी या रिले स्थापित करने की आवश्यकता के जब कोई सेल अपने उच्चतम वोल्टेज तक पहुँचता है चार्जिंग को काटने के लिए।
चार्जरी एक ऐसी कंपनी है जो यूएवी (आरसी मॉडल, बड़े ड्रोन) और ईवी (ई-बाइक, ई-मोटोसाइकिल, ई-स्कूटर) बाजार में लगभग अद्वितीय है। हमने एक साथ उच्च-शक्ति वाले एसी चार्जर और बीएमएस इकाइयां विकसित की हैं।
2006 से हम उच्च शक्ति वाले चार्जर (60A 3000W तक) विकसित करने पर ध्यान केंद्रित कर रहे हैं,संतुलन चार्जर(एसी इनपुट, डीसी इनपुट, और एसी/डीसी दोहरी इनपुट), और 800 ए बीएमएस इकाइयों के लिए 24S तक लीपो/लीफे/लीटो बैटरी.
चार्जिंग चार्जर किसी भी प्रकार की रासायनिक बैटरी को चार्ज कर सकते हैं, जिसमें LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD, और Pb (लीड एसिड, VRLA बैटरी) शामिल हैं। सेल की संख्या,चार्ज करंट,अंतीय वोल्टेज, औरअंत धारासभी प्रोग्राम किया जा सकता है, और चार्जर विरोधी चिंगारी औरविपरित ध्रुवीयता संरक्षणजब उच्च वोल्टेज बैटरी चार्जर या इन्वर्टर/लोडर से जुड़ी हो।
चार्जरी बीएमएस इकाइयां 800 ए तक चार्ज औरडिस्चार्ज करंट, एक विशेष रूप से डिजाइन के साथडीसी संपर्ककर्ता(DCC) जिसमें एक सर्ज सप्रेशर सर्किट शामिल है।
